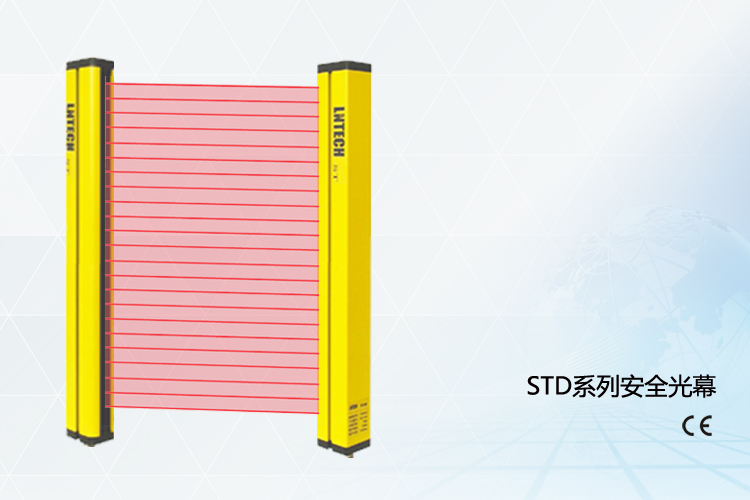

STD系列安全光幕
特點：◆超長距離保護；◆規格型號齊全，安裝方便，接線簡單；◆完善的自檢功能；◆抗電磁、光干擾能力強；◆抗振性強，防水、防塵性能優越；◆控制器提供雙路繼電器信號輸出,可選雙路NPN/PNP信號輸出；◆LED指示工作狀態和故障狀態；◆可配置S型外置控制器提供雙面防護。技術參數：保護長度0...
特點：
◆超長距離保護；
◆規格型號齊全，安裝方便，接線簡單；
◆完善的自檢功能；
◆抗電磁、光干擾能力強；
◆抗振性強，防水、防塵性能優越；
◆控制器提供雙路繼電器信號輸出,可選雙路NPN/PNP信號輸出；
◆LED指示工作狀態和故障狀態；
◆可配置S型外置控制器提供雙面防護。
?
技術參數：
| 保護長度 | 0~15000mm(標準)?? | |
| 光軸間距 | 20mm, 40mm, 80mm | |
| 檢測精度 | 40mm, 60mm, 100mm | |
| 保護高度 | 光軸間距×(光束數-1) | |
| 工作電源 | DC12V~24V | |
| 工作電流 | <200mA | |
| 負載電流 | <200mA | |
| 響應時間 | <10ms | |
| 診斷覆蓋率 | >99% | |
| 平均無危險故障時間? ? ? ? ? ? ? | 120a | |
| 防護等級 | IP65 | |
| 工作溫度 | –10°C ~ +55°C | |
| 環境濕度 | 20°C, RH ≤85% | |
| 抗光干擾 | 10000Lux (入射角≥5°) | |
| 抗振動 | 頻率:10~55Hz, 振幅:0.35mm | |
| 抗沖擊 | 15g, 16ms, X,Y,Z軸，每軸1000次 | |

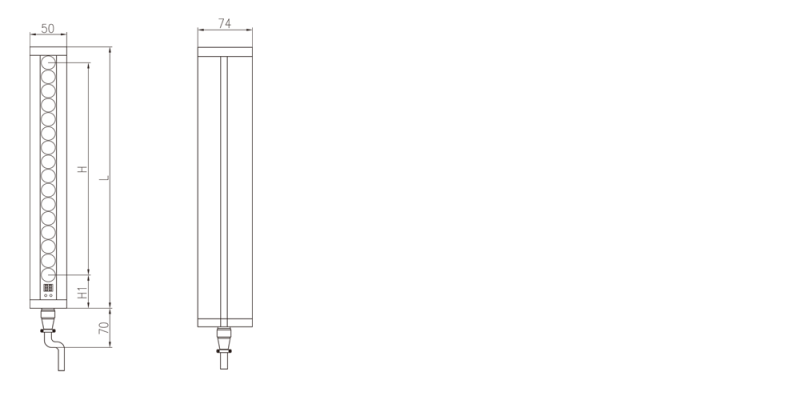

選型表：
?
| 光軸間距20mm | 光軸間距40mm | 光軸間距80mm | |||||||||
| 光束 | 規格 | H | L | 光束 | 規格 | H | L | 光束 | 規格 | H | L |
| 8 | STD0820 | 140 | 210 | 4 | STD0440 | 120 | 210 | 2 | STD0280 | 80 | 210 |
| 12 | STD1220 | 220 | 290 | 6 | STD0640 | 200 | 290 | 4 | STD0480 | 240 | 370 |
| 16 | STD1620 | 300 | 370 | 8 | STD0840 | 280 | 370 | 6 | STD0680 | 400 | 530 |
| 20 | STD2020 | 380 | 450 | 10 | STD1040 | 360 | 450 | 8 | STD0880 | 560 | 690 |
| 24 | STD2420 | 460 | 530 | 12 | STD1240 | 440 | 530 | 10 | STD1080 | 720 | 850 |
| 28 | STD2820 | 540 | 610 | 14 | STD1440 | 520 | 610 | 12 | STD1280 | 880 | 1010 |
| 32 | STD3220 | 620 | 690 | 16 | STD1640 | 600 | 690 | 14 | STD1480 | 1040 | 1170 |
| 36 | STD3620 | 700 | 770 | 18 | STD1840 | 680 | 770 | 16 | STD1680 | 1200 | 1330 |
| 40 | STD4020 | 780 | 850 | 20 | STD2040 | 760 | 850 | 18 | STD1880 | 1360 | 1490 |
| 44 | STD4420 | 860 | 930 | 22 | STD2240 | 840 | 930 | 20 | STD2080 | 1520 | 1650 |
| 48 | STD4820 | 940 | 1010 | 24 | STD2440 | 920 | 1010 | ? | ? | ? | ? |
| 52 | STD5220 | 1020 | 1090 | 26 | STD2640 | 1000 | 1090 | ? | ? | ? | ? |
| 56 | STD5620 | 1100 | 1170 | 28 | STD2840 | 1080 | 1170 | ? | ? | ? | ? |
| 60 | STD6020 | 1180 | 1250 | 30 | STD3040 | 1160 | 1250 | ? | ? | ? | ? |
| 64 | STD6420 | 1260 | 1330 | 32 | STD3240 | 1240 | 1330 | ? | ? | ? | ? |
| 68 | STD6820 | 1340 | 1410 | 34 | STD3440 | 1320 | 1410 | ? | ? | ? | ? |
| 72 | STD7220 | 1420 | 1490 | 36 | STD3640 | 1400 | 1490 |
? |
? | ? | ? |
?

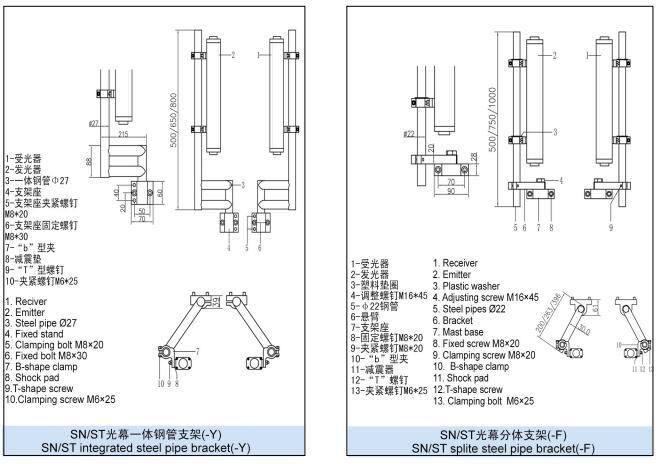

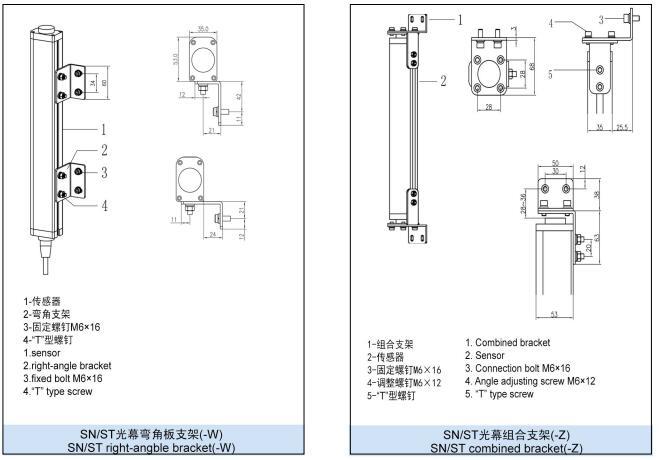

安裝支架：
?
?
