SND/E系列自學習安全光幕

特點：◆通過CE安全4級認證；◆規格型號齊全，安裝方便，接線簡單；◆完善的自檢功能；◆抗電磁、光干擾能力強；◆抗振性強，防水、防塵性能優越；◆具有工作狀態、接線、故障指示及輔助對光功能；◆具有安全監控的雙路PNP輸出(可定制雙路NPN輸出)；◆通過側面按鈕和模式選擇開關，可方便實...

產品詳情

特點：

◆通過CE安全4級認證；
◆規格型號齊全，安裝方便，接線簡單；
◆完善的自檢功能；
◆抗電磁、光干擾能力強；
◆抗振性強，防水、防塵性能優越；
◆具有工作狀態、接線、故障指示及輔助對光功能；
◆具有安全監控的雙路PNP輸出(可定制雙路NPN輸出)；
◆通過側面按鈕和模式選擇開關，可方便實現固定屏蔽區域的自動學習；
◆機身側面有光束位置標尺，光束位置可視化；
◆通過數顯可直觀查看學習的屏蔽區域；
◆可使用手持編程器查看、更改固定屏蔽區域。

技術參數：

系列	D系列	E系列
保護長度	0～8000mm	0～20000mm
光軸間距	20mm, 40mm, 80mm,160mm,320mm	20mm, 40mm, 80mm,160mm,320mm
檢測精度	30mm, 50mm, 100mm,180mm,340mm	40mm, 60mm, 100mm,180mm,340mm
保護高度	光軸間距×(光束數-1)
工作電源	DC12V～24V
工作電流	<200mA
負載電流	<200mA
響應時間	<20ms
診斷覆蓋率	>99%
平均無危險故障時間/MTTFd	200a
安全等級	PL e (EN ISO 13849)
防護等級	IP65
工作溫度	–10°C ～ +55°C
環境濕度	20°C, RH ≤85%
抗光干擾	10000Lux (入射角≥ 5°)
抗振動	頻率:10~55Hz, 振幅:0.35mm
抗沖擊	15g, 16ms, X,Y,Z軸，每軸1000次

選型表：

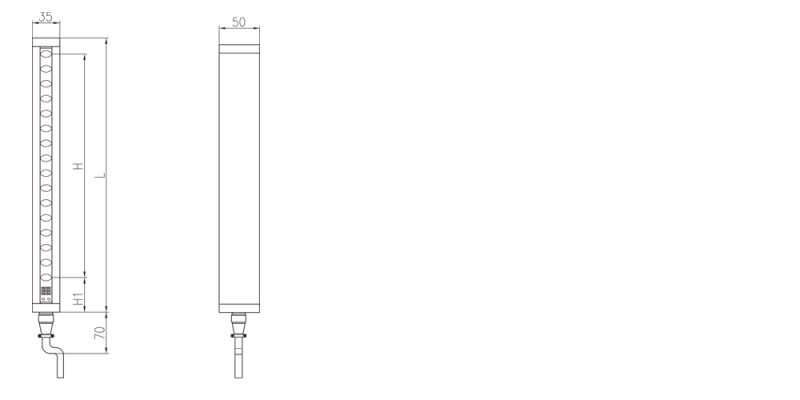

L:傳感器高度/, H:保護高度；H1=72 mm,第一束光與下端蓋距離

光軸間距20mm				光軸間距40mm				光軸間距80mm
規格	光束	H	L	規格	光束	H	L	規格	光束	H	L
SND0820	08	140	235	SND0440	04	120	235	SND0280	02	80	235
SND1220	12	220	315	SND0640	06	200	315	SND0480	04	240	395
SND1620	16	300	395	SND0840	08	280	395	SND0680	06	400	555
SND2020	20	380	475	SND1040	10	360	475	SND0880	08	560	715
SND2420	24	460	555	SND1240	12	440	555	SND1080	10	720	875
SND2820	28	540	635	SND1440	14	520	635	SND1280	12	880	1035
SND3220	32	620	715	SND1640	16	600	715	SND1480	14	1040	1195
SND3620	36	700	795	SND1840	18	680	795	SND1680	16	1200	1355
SND4020	40	780	875	SND2040	20	760	875	SND1880	18	1360	1515
SND4420	44	860	955	SND2240	22	840	955	SND2080	20	1520	1675
SND4820	48	940	1035	SND2440	24	920	1035	?	?	?	?
SND5220	52	1020	1115	SND2640	26	1000	1115	?	?	?	?
SND5620	56	1100	1195	SND2840	28	1080	1195	?	?	?	?
SND6020	60	1180	1275	SND3040	30	1160	1275	?	?	?	?
SND6420	64	1260	1355	SND3240	32	1240	1355	?	?	?	?
SND6820	68	1340	1435	SND3440	34	1320	1435	?	?	?	?
SND7220	72	1420	1515	SND3640	36	1400	1515	?	?	?	?
SND7620	76	1500	1595	SND3840	38	1480	1595	?	?	?	?
SND8020	80	1580	1675	SND4040	40	1560	1675	?	?	?	?
SND8420	84	1660	1755	SND4240	42	1640	1755	?	?	?	?
SND8820	88	1740	1835	SND4440	44	1720	1835	?	?	?	?
SND9220	92	1820	1915	SND4640	46	1800	1915	?	?	?	?
SND9620	96	1900	1995	SND4840	48	1880	1995	?	?	?	?
SND10020	100	1980	2075	SND5040	50	1960	2075	?	?	?	?
SND10420	104	2060	2155	SND5240	52	2040	2155	?	?	?	?
SND10820	108	2140	2235	SND5440	54	2120	2235	?	?	?	?
SND11220	112	2220	2315	SND5640	56	2200	2315	?	?	?	?
SND11620	116	2300	2395	SND5840	58	2280	2395	?	?	?	?
